Arduino Locker I.

About

Počas tohto cvičenia vytvoríme jednoduchý elektronický zámok. Pomocou tlačidiel bude možné zadať kód, ktorý sa zobrazí na LCD displeji. Ak bude zadaný správny kód, zámok sa „odomkne“, inak zostane zamknutý. Stav zámku (odomknutý/zamknutý) budeme signalizovať pomocou LED diódy.

Počas cvičenia si ukážeme, ako pracovať s LCD displejom, ako nainštalovať rozširujúce knižnice, ako spracovať vstupy od používateľa a ako pomocou stavového stroja riadiť správanie celého zariadenia.

Objectives

1. Porozumieť základom práce zbernice I2C.

2. Naučiť sa pracovať s LCD displejom pomocou knižnice I2C_LCD

3. Naučiť sa pracovať s maticovou klávesnicou pomocou knižnice SimpleKeypad

Hardware Required

• prototypovacia doska Arduino UNO
• LCD displej s I2C kontrolérom
• maticová klávesnica
• 1x RGB LED dióda

Content

Introduction to I2C

Zbernica I²C (Inter-Integrated Circuit) poskytuje jednoduchý spôsob komunikácie medzi viacerými zariadeniami pomocou iba dvoch vodičov. Umožňuje napríklad pripojiť displej, senzory alebo iné moduly k mikrokontroléru bez potreby veľkého množstva pinov.

Komunikácia prebieha v režime master–slave:

• master (v našom prípade Arduino) riadi komunikáciu a posiela požiadavky
• slave (v našom prípade LCD displej) na tieto požiadavky reaguje

Zbernica používa dva signály:

• SDA (Serial Data) – slúži na prenos dát
• SCL (Serial Clock) – slúži ako hodinový signál, ktorý určuje tempo komunikácie

Ilustrácia toho, ako zbernica pracuje, sa nachádza na nasledujúcom obrázku:

V tomto kroku I2C zbernicu inicializujeme a zistíme adresu pripojeného LCD displeja.

Úloha

K doske Arduino UNO pripojte LCD displej s I2C kontrolérom.

I2C piny sú vyvedené na analógových pinoch A5 (pin SCL) a A4 (pin SDA), respektíve na digitálnych pinoch D19 (pin SCL) a D18 (pin SDA).

Pripojiť LCD displej k doske Arduino UNO môžete napr. takto:

Úloha

Inicializujte I2C zbernicu pomocou knižnice Wire.h.

Aby bolo možné so zbernicou I2C pracovať, je potrebné ju inicializovať. Na to slúži volanie Wire.begin() z knižnice Wire.h. Zbernicu I2C teda inicializujeme čo najskôr po štarte - po volaní funkcie init().

#include <Arduino.h>
#include <Wire.h>

int main(){
    init(); // inicializácia hw mikrokontroléra pre Arduino SDK
    Wire.begin(); // inicializácia zbernice i2c
}

Úloha

Identifikujte adresu LCD displeja na I2C zbernici.

#include <Arduino.h>
#include <Wire.h>
#include "config.h"

int main(){
    init();

    // i2c initialization
    Wire.begin();

    // serial initialization
    Serial.begin(BAUD_RATE);
    while (!Serial);


    Serial.println("I2C Scanner");
    Serial.println("Scanning...");

    uint8_t found = 0;
    for (uint8_t addr = 1; addr < 127; addr++) {
        Wire.beginTransmission(addr);
        uint8_t error = Wire.endTransmission();

        if (error == 0) {
            Serial.print("Device found at 0x");
            if (addr < 16) Serial.print("0");
            Serial.println(addr, HEX);
            found++;
        }
    }

    if (found == 0)
        Serial.println("No I2C devices found.");
    else
        Serial.print(found), Serial.println(" device(s) found.");

    delay(1000);
}

Program sa vykoná raz a potom skončí. Jeho výstup v prípade, ak je pripojený len LCD displej, môže vyzerať napríklad takto:

I2C Scanner
Scanning...
Device found at 0x27
1 device(s) found.

Z výstupu vyplýva, že adresa LCD displeja je 0x27 alebo v desiatkovej sústave 39. Do súboru config.h pridáme makro LCD_I2C_ADDRESS s adresou:

#define LCD_I2C_ADDRESS 0x27

Liquid Crystal Display

Dôležitý komponent bude LCD displej. Nainštalujeme ho.

Úloha

Nainštalujte knižnicu I2C_LCD pre podporu LCD displeja.

[env:uno]
lib_deps = robtillaart/I2C_LCD@^0.2.6

Úloha

Vypíšte na displej na prvom riadku a nultom stĺpci text "Hello, world!".

Jednoduchý výpis textu na displej môže vyzerať takto:

int main(){
  // setup/init
  init();
  Wire.begin();

  // init lcd display
  I2C_LCD lcd(LCD_I2C_ADDRESS);
  lcd.begin(16, 2);

  // print
  lcd.clear();
  lcd.setCursor(0, 1);
  lcd.print("Hello world!");
}

Matrix Keypad

Maticová klávesnica je jednoduché vstupné zariadenie, ktoré sa často používa v mikrokontrolérových projektoch na zadávanie údajov používateľom. Tlačidlá nie sú zapojené samostatne, ale sú usporiadané do riadkov a stĺpcov, čím sa výrazne znižuje počet potrebných pinov na ich pripojenie.

Pri stlačení tlačidla sa prepojí konkrétny riadok so stĺpcom, čo umožňuje mikrokontroléru zistiť, ktoré tlačidlo bolo stlačené. Tento spôsob zapojenia sa nazýva maticové skenovanie a patrí medzi bežné techniky používané napríklad v kalkulačkách, telefónoch alebo rôznych ovládacích paneloch.

V tomto kroku si ukážeme, ako takúto klávesnicu pripojiť k doske Arduino UNO a ako čítať stlačené tlačidlá v programe.

Úloha

Pripojte klávesnicu k doske Arduino UNO.

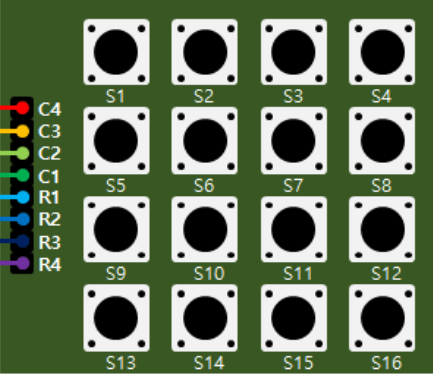

Rozloženie jednotlivých pinov klávesnice sa nachádza na nasledujúcom obrázku:

Mapovanie pinov z klávesnice a doskou Arduino UNO je opísané nasledujúcou tabuľkou:

Úloha

Do projektu pridajte knižnicu SimpleKeypad.

Knižnicu pridajte a nainštalujte podľa toho, aké IDE používate.

Po nainštalovaní knižnice sa v prostredí PlatformIO aktualizujú závislosti v súbore platformio.ini:

[env:uno]
lib_deps =
    robtillaart/I2C_LCD @ ^0.2.6
    maximebohrer/SimpleKeypad@^2.0.0

Úloha

Inicializujte klávesnicu.

Pre inicializáciu klávesnice je potrebné nastaviť nasledovné:

• rozloženie klávesnice - ktoré klávesy, resp. znaky, sa budú nachádzať na ktorých tlačítkach
• zoznam pinov, ku ktorým sú pripojené riadky
• zoznam pinov, ku ktorým sú pripojené stĺpce

V našom prípade môže inicializácia klávesnice vyzerať napríklad takto:

// rozloženie klávesnice
char kb_layout[KB_ROWS][KB_COLS] = {
    {'1', '2', '3', 'A'},
    {'4', '5', '6', 'B'},
    {'7', '8', '9', 'C'},
    {'*', '0', '#', 'D'}
};

// piny riadkov a stĺpcov
byte kb_row_pins[KB_ROWS] = {9, 8, 7, 6};
byte kb_col_pins[KB_COLS] = {5, 4, 3, 2};

// vytvorenie novej klávesnice
SimpleKeypad keypad((char*)kb_layout, kb_row_pins, kb_col_pins, KB_ROWS, KB_COLS);

Úloha

Otestujte správnosť vášho riešenia.

Pre otestovanie môžete použiť nasledujúci fragment kódu, ktorý do sériovej linky vypíše stlačený kláves:

while(true){
    char key = keypad.getKey();
    if (key != 0) {
        Serial.println(key);
    }
}

Locker as a State Machine

asf

Additional Tasks

1. asdf

Additional Resources

1. Interface an I2C LCD with Arduino - Kompletný návod, ako pripojiť LCD displej k doske Arduino UNO cez I2C kontrolér.

2. I2C_LCD - Arduino library for I2C LCD displays e.g. 20x4

3. Interface 4×3 & 4×4 Membrane Keypad with Arduino -

4. SimpleKeypad - Arduino library for using matrix keypads.

5. Co je to I2C sběrnice? - V tomto článku se vám pokusím vysvětlit, co to I2C sběrnice je, a hlavně si ukážeme, proč ji u Arduina využíváme.
